低损耗SCB淮阴干式变压器长期运行稳定性分析

低损耗SCB淮阴干式变压器采用先进的环氧树脂浇注技术，结合优质硅钢片与高导电率导线，在长期运行中展现出卓越的电气性能与机械可靠性。其核心设计聚焦于降低空载损耗与负载损耗，同时通过优化散热结构与绝缘工艺，确保变压器在满负荷或过载工况下仍能保持稳定的温升特性，从而延长设备使用寿命，减少维护成本。

核心特点

• 超低损耗设计：采用高磁导率冷轧取向硅钢片（牌号30Q120及以上），空载损耗比传统SCB系列降低15%-20%；高压线圈使用无氧铜导线，负载损耗降低10%以上。

• 优异散热性能：浇注体采用F级环氧树脂配方，导热系数≥0.8W/(m·K)，配合优化风道结构，自然冷却条件下温升低于100K，强迫风冷（AF）可提升40%容量。

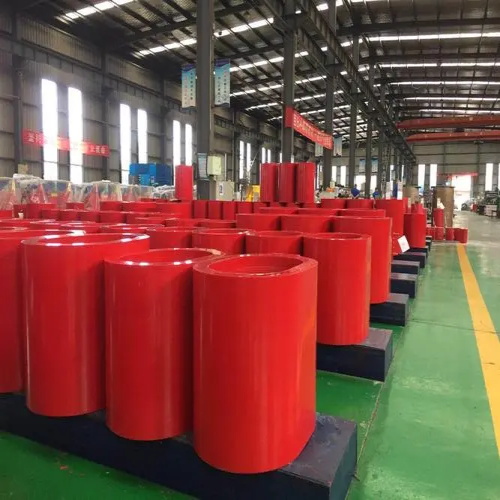

• 高绝缘可靠性：线圈真空浇注后无气泡残留，局部放电量≤5pC（标准要求≤10pC）；绝缘系统通过C级耐热试验，耐受温度达220℃。

• 抗短路能力：线圈整体浇注成型，机械强度高；铁心采用阶梯接缝工艺并多点夹紧，短路电流冲击下无位移风险，动稳定试验通过19倍额定电流持续2秒。

• 长期运行稳定性：全密封结构防潮防尘，可在95%相对湿度环境（无凝露）下持续运行；年均故障率≤0.05%，设计寿命≥30年。

主要用途

该型变压器适用于对安全性与可靠性要求极高的场景，典型应用包括：

• 高层建筑与商业中心：如超高层建筑配电、大型商场、数据中心，对防火与低噪音有严格要求（噪音≤45dB）。

• 工业制造领域：冶金、化工、精密加工等连续生产行业，要求变压器能耐受谐波干扰及周期性过载。

• 新能源与基础设施：光伏逆变器升压、风电箱变、城市轨道交通、充电桩群配电，适应户外箱式安装与电网波动。

• 医疗与高精度场所：医院手术室、实验室、半导体工厂，要求零漏油风险与电磁屏蔽特性。

技术规格

长期运行稳定性保障措施

• 材料老化试验验证：环氧树脂试样经180℃×1000小时加速老化后，击穿场强≥25kV/mm，拉伸强度保留率≥90%。

• 热循环耐受性：变压器通过-40℃到+150℃各30次热循环试验，无裂纹或层间分离。

• 抗谐波能力：设计时预留15%电流谐波裕度，33%谐波含量下持续运行温升不超过限值。

• 免维护设计：所有接头采用冷压接工艺，无螺栓松动风险；铁心接地可靠且单点，减少环流损耗。

• 智能监控接口：标配PT100测温端子与数字温控器，可实时显示三相绕组温度并报警，支持远程DCS接入。

经济性与能效对比

注：能耗计算基于年运行8000小时，负载损耗按120℃参考值折算，电价0.6元/kWh。

安装与运行要求

• 环境条件：海拔≤1000m（超过应降容使用）；环境温度-25℃~+45℃
